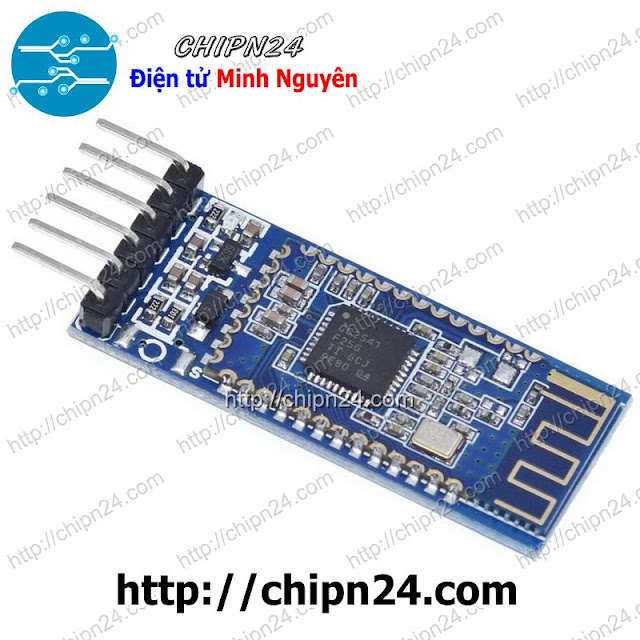

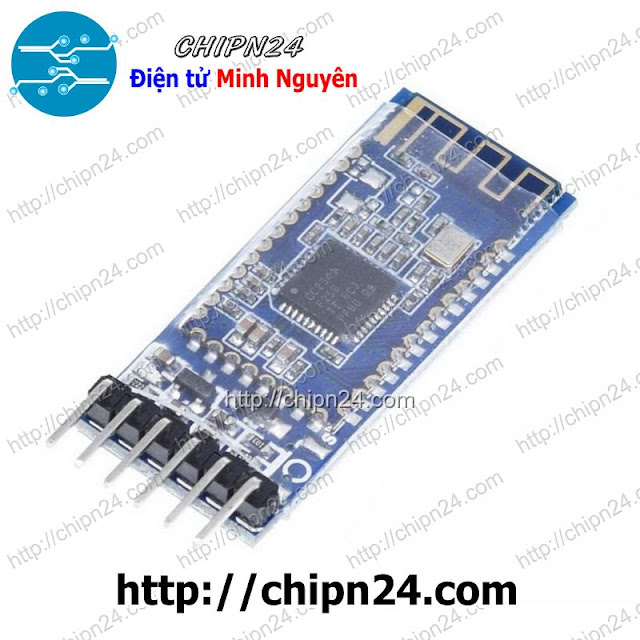

[E103] Module Bluetooth 4.0 BLE CC2541 HM-10 HM10 (Đã ra chân)

[E103] Module Bluetooth 4.0 BLE CC2541 HM-10 HM10 (Đã ra chân)
e103-module-bluetooth-4-0-ble-cc2541-hm-10-hm10-da-ra-chan - ảnh nhỏ  1
Mã sản phẩm HH002508

Lượt xem 1146

Đánh giá 3 lượt đánh giá

Thêm vào danh sách ưa thích

Giá bán: 152.300 đ

Module Bluetooth 4.0 BLE CC2541 HM-10 HM10 (Đã ra chân)

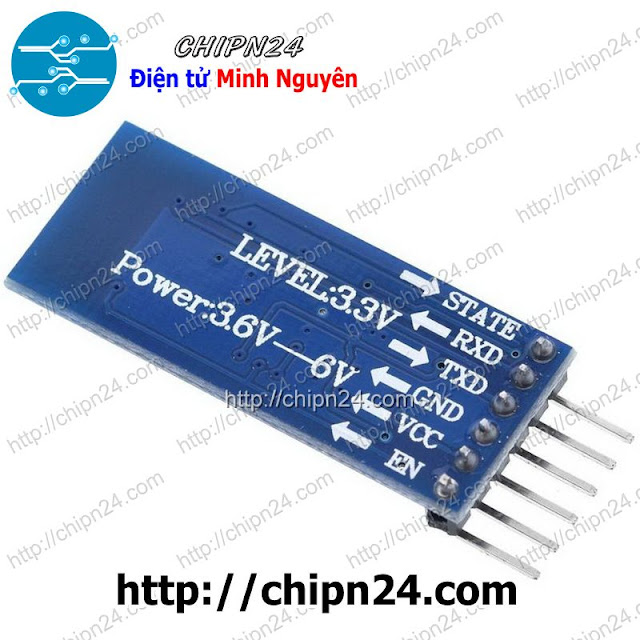

Đây là phiên bản đã ra chân UART của Module Bluetooth HM-10, chỉ cần 4 chân là có thể giao tiếp với vi điều khiển hay ArduinoNếu bạn đang cần một module có khả năng giao tiếp với các thiết bị của Apple như: iphone, iPad, MAC,.v.v... thì module Bluetooth 4.0 Hm10 chính là thứ bạn đang tím kiếm. Hm10 dễ dàng được điều khiển từ các thiết bị Apple hay Androi có bluetooth 4.0 qua tập lệnh AT quen thuộc. Nhờ sử dụng chip bluetooth 4.0 CC2540 của hãng Ti nên module có khả năng tiêu thụ điện rất thấp ( 400uA ở Sleep Mode) mà khoảng cách lại xa hơn bluetooth 2.0 rất nhiều ( 100m không vật cản)

Thông số kỹ thuật:
  • Nguồn : 3.3VDC 50mA.
  • Dòng tiêu thụ : 400uA ~ 1.5mA ở Sleep Mode và 8.5mA ở Active Mode.
  • Khoảng cách : 100m môi trường không có vật cản.
  • Baudrate  : hỗ trợ đến 230400, mặc định là 9600.
  • Phiên bản : Bluetooth V4.0 BLE
  • Tần số hoạt động : 2.4GHz ISM band
  • Modulation method : GFSK ( Gaussian Frequency Shift Keying )
  • Công suất phát : -23dbm, -6dbm, 0dbm, 6dbm ( có thể cấu hình qua lệnh AT+POWER).
  • Bảo mật :  Authentication and encryption
  • Service: Central & Peripheral UUID FFE0,FFE1
  • Nhiệt độ  hoạt động : -5 ~ 65 độ C

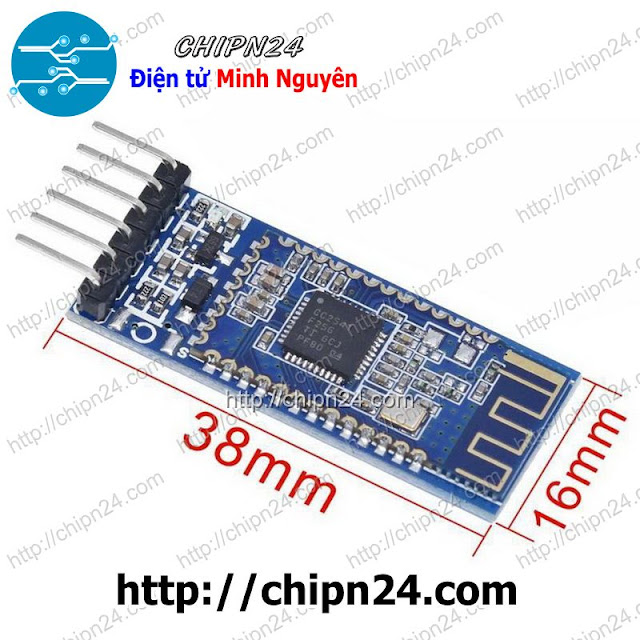

  • Kích thước : 26.9 x 13 x 2.2mm

Tập lệnh AT (new version V542)

  • AT  (Test command)
  • AT+BAUD   (Query/Set Baud rate)
  • AT+CHK   (Query/Set parity)
  • AT+STOP   (Query/Set stop bit)
  • AT+UART   (Query/Set uart rate,parity, stop bit)
  • AT+PIO   (Query/Set PIO pins status Long command)
  • AT+PIO   (Query/Set a PIO pin sttus Short command)
  • AT+NAME   (Query/Set device friendly name)
  • AT+PIN   (Query/Set device password code)
  • AT+DEFAULT   (Reset device settings)
  • AT+RESTART   (Restart device)
  • AT+ROLE   (Query/Set device mode, Master or Slave)
  • AT+CLEAR   (Clear remote device address if has)
  • AT+CONLAST   (Try to connect last connect succeed device)
  • AT+VERSION   (Show software version information)
  • AT+HELP   (Show help information)
  • AT+RADD   (Query remote device address)
  • AT+LADD   (Query self address)
  • AT+IMME   (Query/Set Whether the device boot immediately)
  • AT+WORK   (if device not working, start work, use with AT+IMME command)
  • AT+TCON   (Query/Set Try to connect remote times)
  • AT+TYPE   (Query/Set device work type, transceiver mode or remote mode)
  • AT+START   (Switch remote control mode to transceiver mode)
  • AT+BUFF   (Query/Set How to use buffer data, Duing mode switching time)
  • AT+FILT   (Query/Set device filter when device searching) A
  • T+COD   (Query/Set Class of Device. eg: phone, headset etc.)
Tài liệu tham khảo:
Datasheet, schematic và tập lệnh AT
Datasheet, schematic và tập lệnh AT zipfull







------------------------------------------------------------------------------------------

1) Quý khách cần có những kiến thức cơ bản về Điện tử (Phân biệt được 1 số linh kiện cơ bản, chiều cắm của Linh kiện (nếu có)).

2) Đối với Bo mạch hoặc Module: Vui lòng kiểm tra kỹ Mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc.

3) Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch


4) Chú ý: Không bảo hành các trường hợp như sau:

- Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch...

- Sử dụng không đúng điện áp...
- Các tác nhân hàn, cậy, làm biến dạng mạch...

 ------------------------------------------------------------------------------------------

1- Trên 90% Đơn hàng không phát được là do Bưu tá không liên lạc được với KH. Nên Quý khách vui lòng nghe máy để thuận tiện việc liên lạc giao hàng. Hoặc nếu có thể, KH nên bổ sung thêm 1 số điện thoại dự phòng khi đặt hàng

2- Khuyến khích KH đặt hàng với đơn hàng lớn hơn 50.000 vnđ (Chưa bao gồm cước phí vận chuyển) vì khi khách hàng đặt ít quá, nhưng tiền cước lại cao hơn tiền hàng, gây khó xử cho người bán lẫn người mua

3- Những đơn hàng ghi không đầy đủ thông tin Người nhận (Họ tên, Địa chỉ đầy đủ, Số điện thoại) chúng tôi xin từ chối xử lý

4- Chỉ sau khi gọi điện xác nhận được với quý khách chúng tôi mới bắt đầu gửi hàng, trừ những đơn hàng đặt trên các sàn TMĐT

5- Quý khách sẽ nhận được hàng sau 2-3 ngày (gửi nhanh) hoặc 4-7 ngày (gửi thường) tùy độ xa vùng miền. Những đơn hàng nào quá thời gian chúng tôi cam kết với quý khách, xin quý khách vui lòng liên lạc lại ngay với số điện thoại: (028)6.264.1482 để chúng tôi có thể kiểm tra và đốc thúc bên Bưu điện họ gửi nhanh hơn
