[E118] Mạch I2C chuyển đổi mức giao tiếp 5V và 3V

[E118] Mạch I2C chuyển đổi mức giao tiếp 5V và 3V
e118-mach-i2c-chuyen-doi-muc-giao-tiep-5v-va-3v - ảnh nhỏ  1
Mã sản phẩm HH000080

Lượt xem 1192

Đánh giá 1 lượt đánh giá

Thêm vào danh sách ưa thích

Giá bán: 12.600 đ

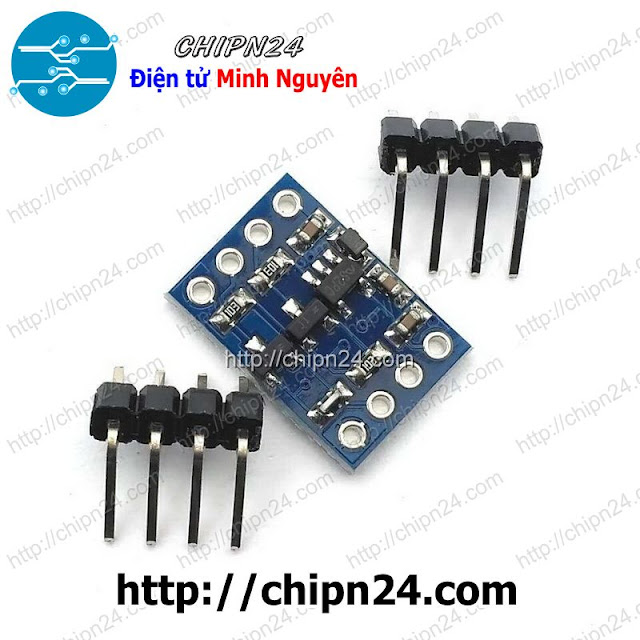

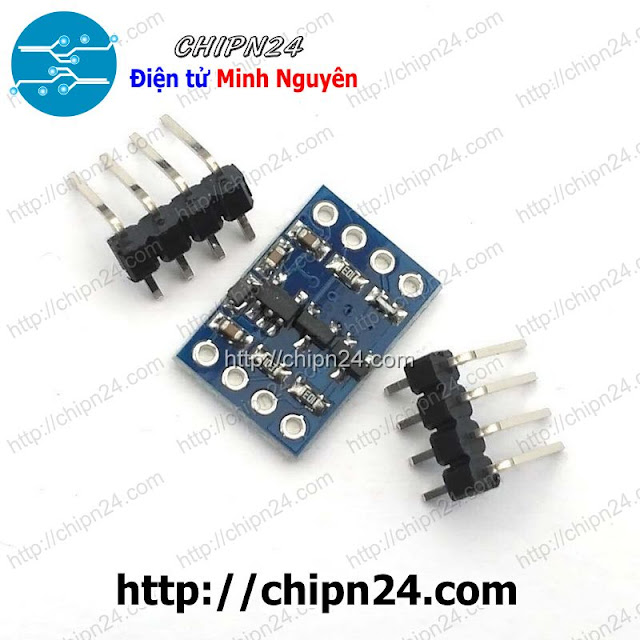

Mạch I2C chuyển đổi mức giao tiếp 5V và 3V



Mô Tả Sản Phẩm:
- Mạch sử dụng cho các board mạch hoạt động ở mức điện áp 5V, ví dụ như Arduino. Do hầu hết các mạch đời mới sau này như mạch cảm biến, màn hình LCD OLED, mạch RF,... hoạt động ở mức điện áp 3V, đáp ứng nhu cầu của người dùng trong vấn đề chuyển đổi mức giao tiếp, đồng thời bảo vệ các mạch giao tiếp I2C hoạt động 3V từ nguồn 5V. Mạch có 2 con Fet BSS138 cùng với điện trở 10k Ohm kéo lên. Có thể hoạt động xuống tới mức 1.8V ở phía mức điện áp thấp, và chịu dòng áp nhất là 10V ở phía mức điện áp cao.

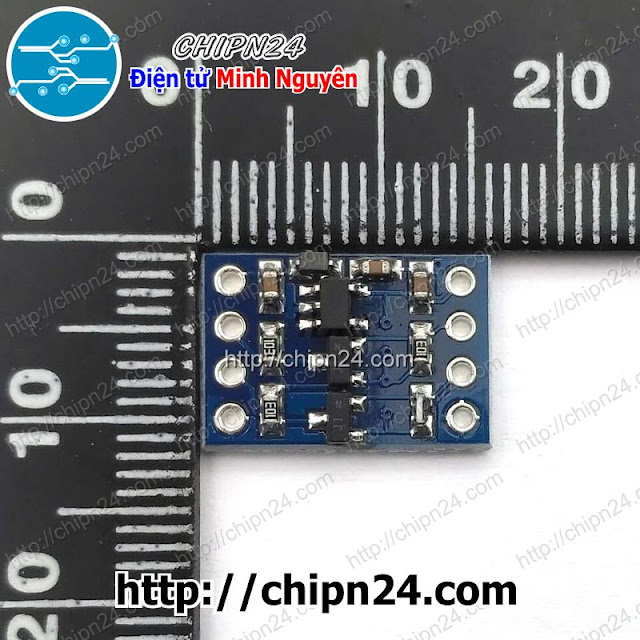

- Kích thước: 0.63 in x 0.47 in x 0.16 in (1.6 cm x 1.2 cm x 0.4 cm)

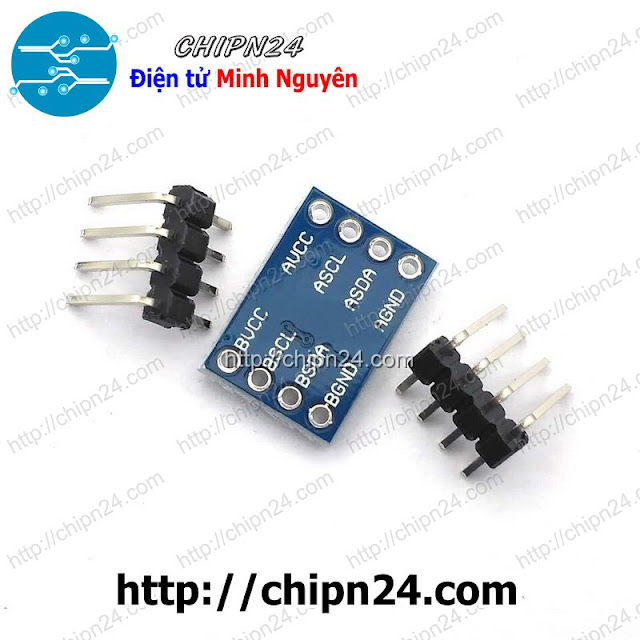

Thông số kỹ thuật:
Bên phía mức điện áp thấp
- BVCC nối vào chân nguồn của mạch 3V
- BSCL nối vào chân SCL của mạch 3V
- BSDA nối với chân SDA của mạch 3V
- BGND nối với chân GND của mạch 3V

Bên phía mức điện áp cao
- AVCC nối vào chân nguồn của mạch 5V
- ASCL nối vào chân SCL của mạch 5V
- ASDA nối vào chân SDA của mạch 5V
- AGND nối vào chân GND của mạch 5V

























------------------------------------------------------------------------------------------
