Mạch đồng hồ số 8051 DS1307 giờ, phút, giây, thứ, ngày, tháng, năm
Hôm nay rãnh rỗi, chipn24 sẽ Hướng dẫn các bạn làm 1 mạch đồng hồ số dùng ic thời gian thực DS1307 và 89S52
- Mạch chạy được Giờ, phút, giây, thứ, ngày, tháng, năm

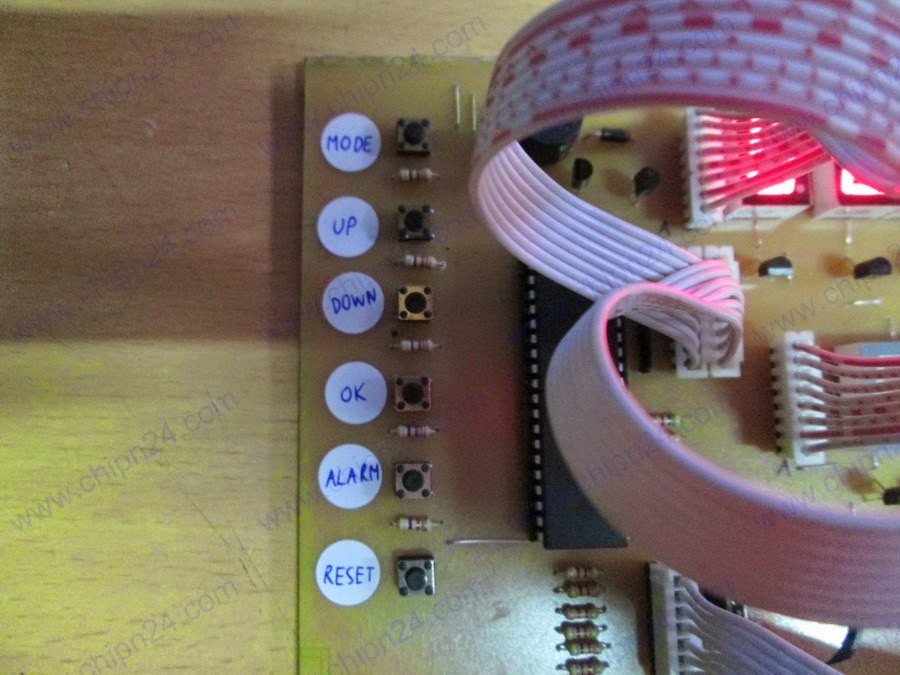

- Có nút nhấn chỉnh thời gian
- Ngoài ra còn có chế độ Báo thức
Mạch do chipkool vẽ, chipn24 chỉ làm lại
Có 1 số chỉnh sửa nho nhỏ để mạch có thể hoạt động

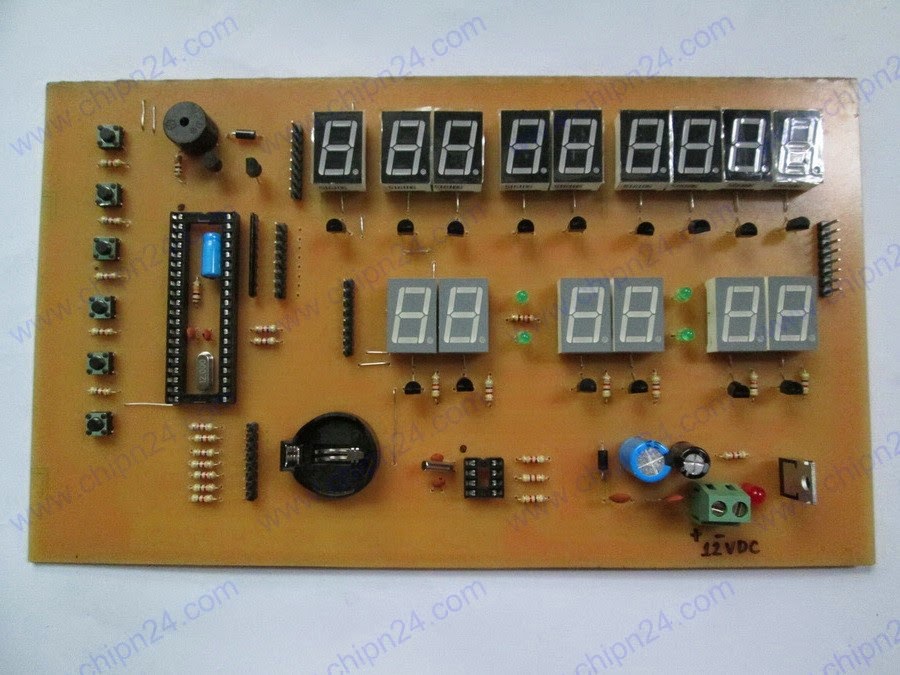

Trước khi bắt đầu thì show trước cho các bạn xem thành quả
List vật tư cần dùng, tổng tiền linh kiện khoảng 160k
| 1 | 89S52 | 1 |
| 2 | DS1307 | 1 |
| 3 | thạch anh 12M | 1 |
| 4 | thạch anh 32768 | 1 |
| 5 | DĐế 40p | 1 |
| 6 | Đế 8p | 1 |
| 7 | Đế + PIN CMOS | 1 |
| 8 | Led 7 đoạn đỏ x9 | 9 |
| 9 | Led 7 đoạn xla x6 | 6 |
| 10 | A1015 | 15 |
| 11 | C1815 | 2 |
| 12 | Còi bip | 1 |
| 13 | Nút nhấn | 6 |
| 14 | Domino | 1 |
| 15 | LM7805 | 1 |
| 16 | Header đực | 2 |
| 17 | Tụ 33p | 4 |
| 18 | Tụ 104 | 2 |
| 19 | Diode 1N4007 | 2 |
| 20 | Tụ 1000uF | 1 |
| 21 | Tụ 470uF | 1 |
| 20 | R 4K7 | 20 |
| 21 | R10K | 1 |
| 22 | R100 | 1 |
| 23 | Led báo hiệu | 5 |
| 24 | Điện trở thanh 10K | 1 |
| 25 | Bo đồng |
26 Dây bus 8 3
Các bước làm như sau
1) In mạch ra giấy, để tỉ lệ 100%, dùng giấy thuốc, giấy decal, hoặc giấy thủ công
2) Đo kích thước bo đồng
3) Cắt bo
4) Ủi bo, vặn nhiệt độ maximum, chú ý miết đều các mép, vì đa phần mực sẽ ko dính những nơi này

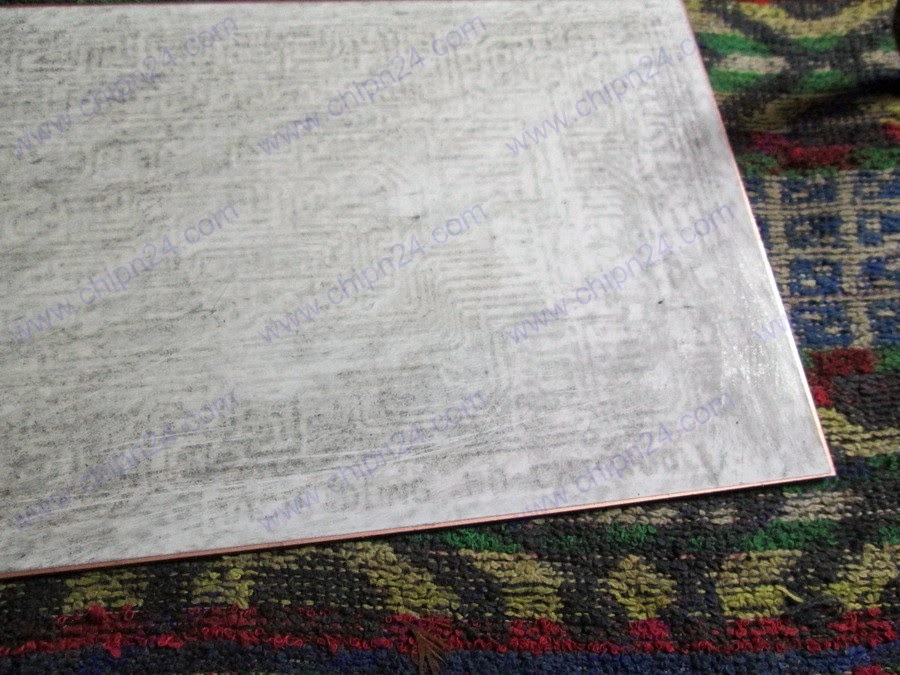

Mạch ủi xong
5) Ngâm nước lạnh khoảng 10 phút để giấy bong ra

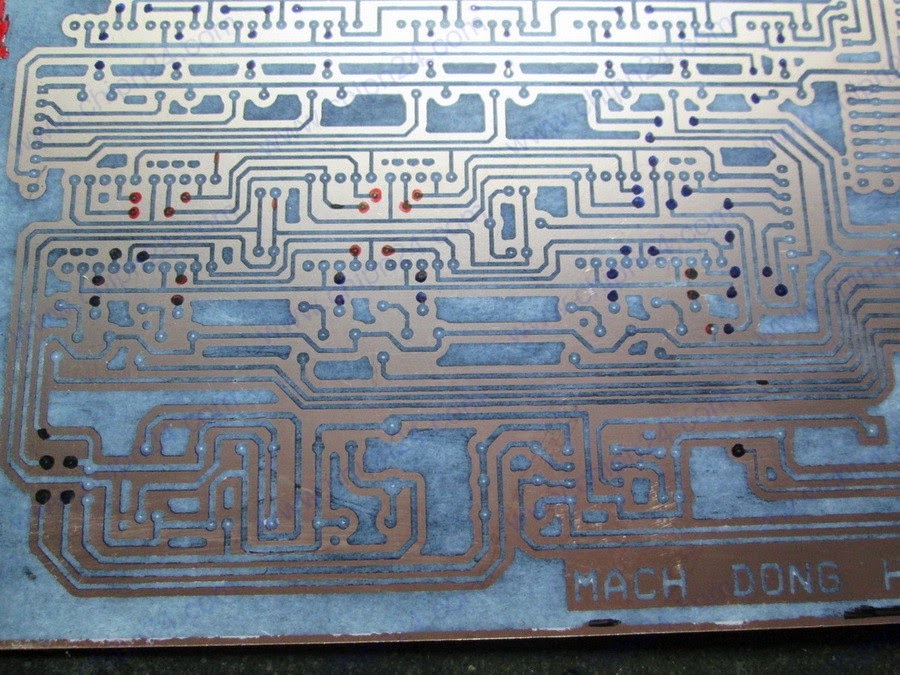

6) Mạch ko dính mực 1 số chỗ, các bạn có thể dùng bút lông dầu tô lại, với lại chỗ jumper cũng hơi nhỏ, các bạn nên tô lại luôn

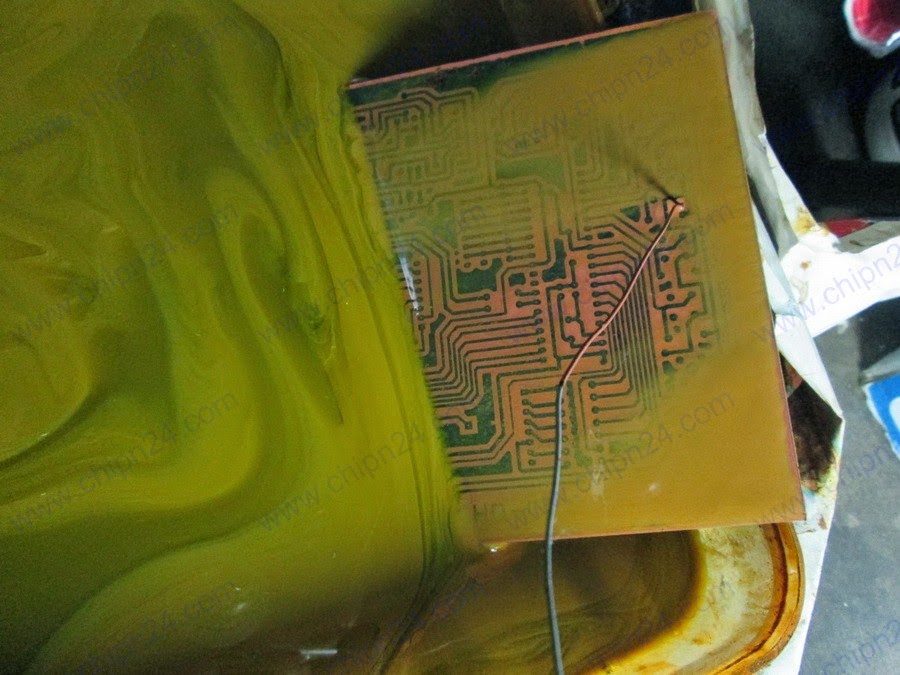

7) Ngâm mạch, ở đây dùng bột sắt, hơi dơ nên các bạn có thể đeo bao tay
Các bạn pha đặc đặc, đừng pha loãng quá, nếu ko sẽ ngâm lâu
Pha nước nóng hay nguội đều được

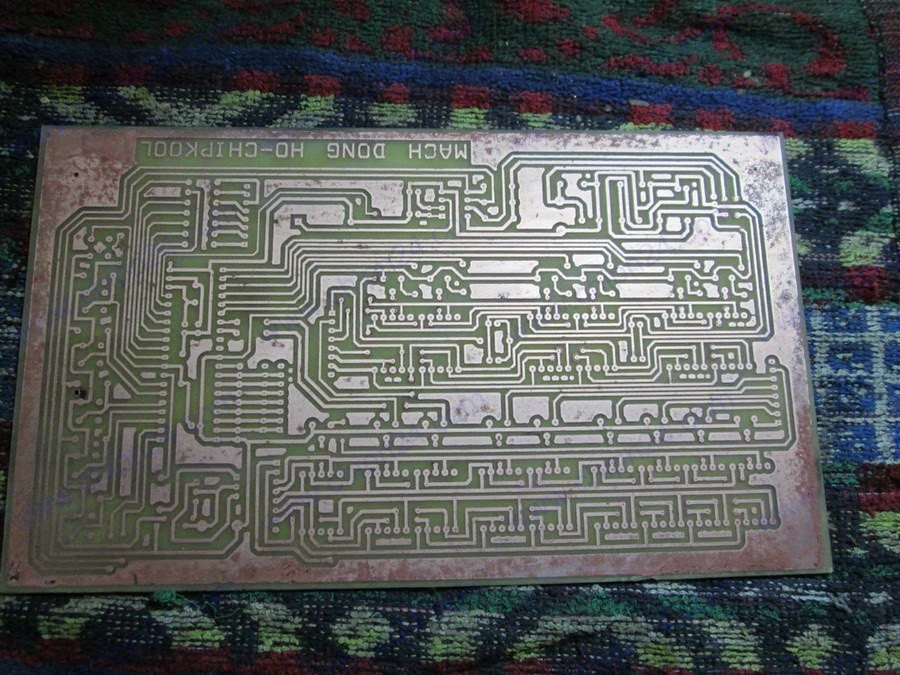

8) Ngâm xong, các bạn đem rửa dưới vòi nước sạch. Thành quả là đây
9) Khoan lỗ, đa phần các lỗ là 0.8ly. Những chỗ gắn Header, nút nhấn là 1 ly
Đến bước hàn linh kiện. Nguyên tắc hàn là các bạn gắn linh kiện từ thấp lên cao, để lúc quay ngược lại, ko bị nhỏng chân

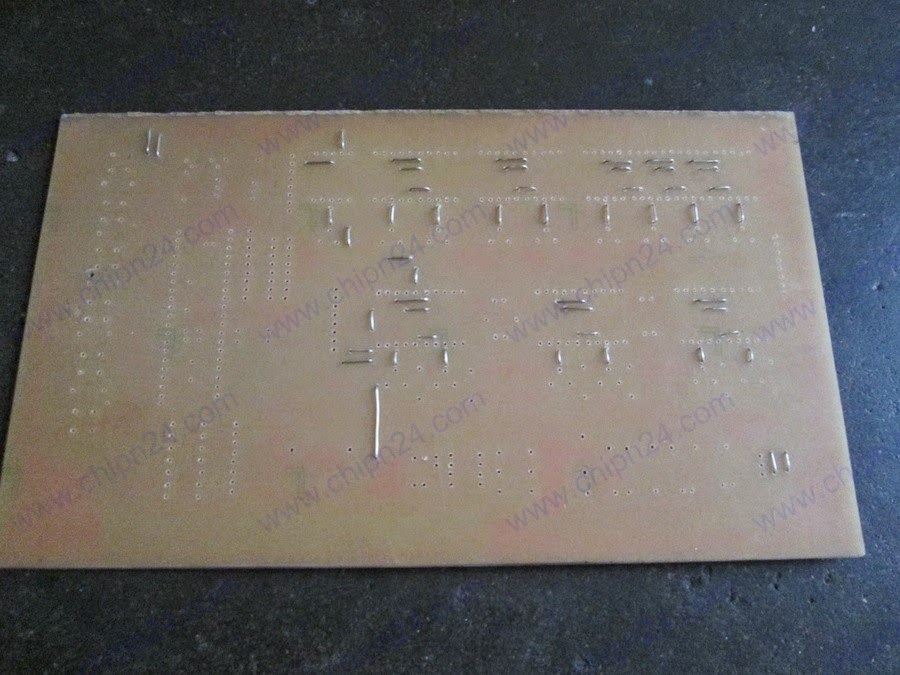

10) Hàn jumper trước, mạch chipkool vẽ jumper hơi nhiều, nên các bạn chịu khó tí, hôm nào rãnh mình sẽ design cho mạch gọn + ít jum lại

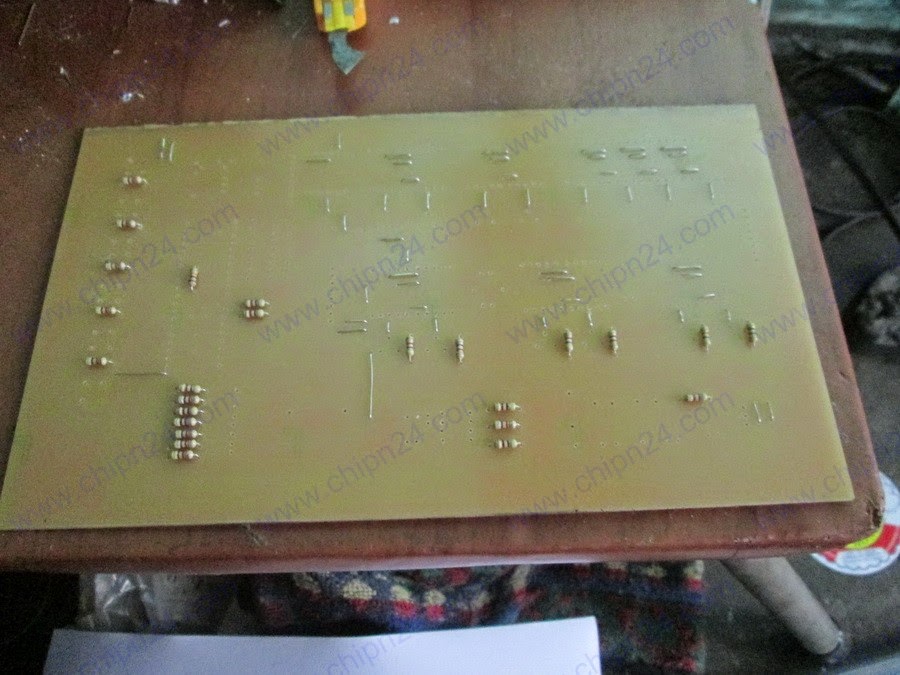

11) Hàn điện trở
12) Hàn transistor, chú ý là tất cả các transistor sẽ quay ngược so với trong hình Hướng dẫn của chipkool, nếu gắn đúng, mạch sẽ ko chạy

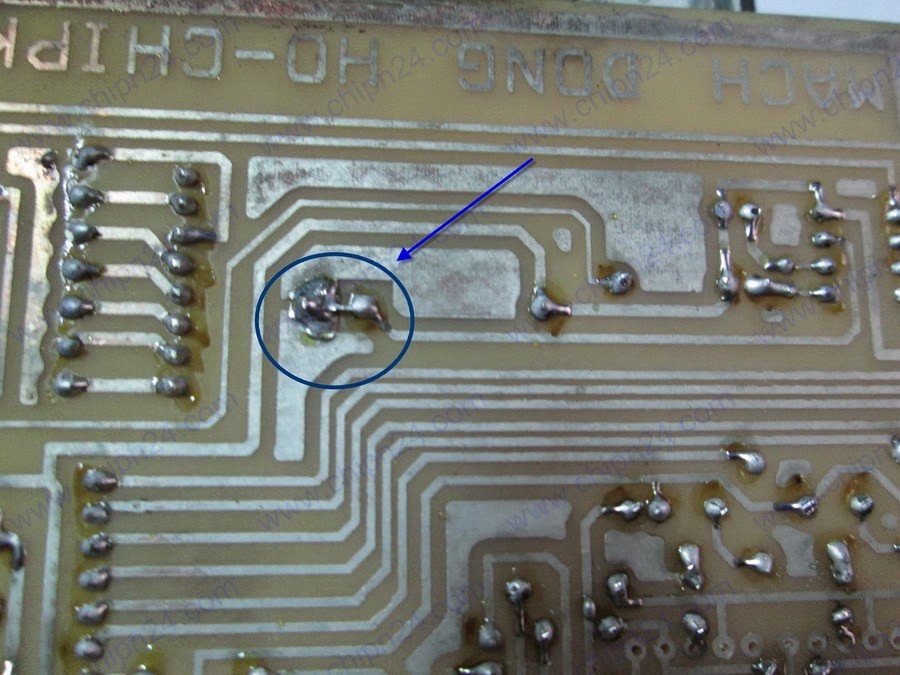

Chú ý chỗ pin CMOS, chipkool vẽ ko đúng footprint, nên gắn ko vừa, các bạn khoan thêm 1 lỗ ở phần đồng còn dư, rồi nối lại

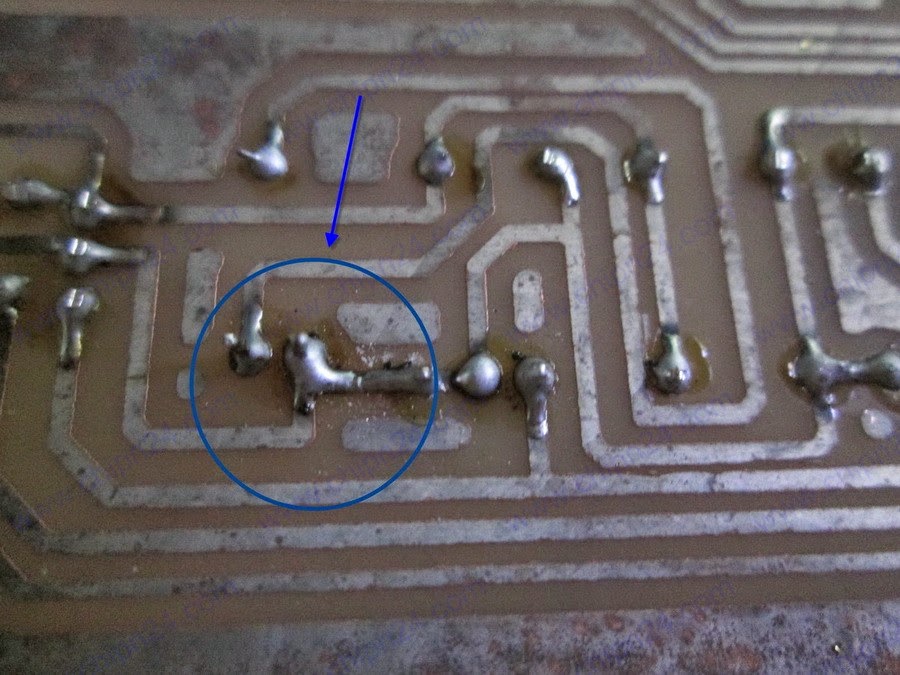

Ở chỗ gắn nguồn thì mình thay bằng domino 2 để tiện việc gắn dây, các bạn có thể xem phần mặt đồng để dễ hiểu. Còn ko thì cứ gắn cái Header 2 như trong Bảng thiết kế
13) Mạch hoàn tất

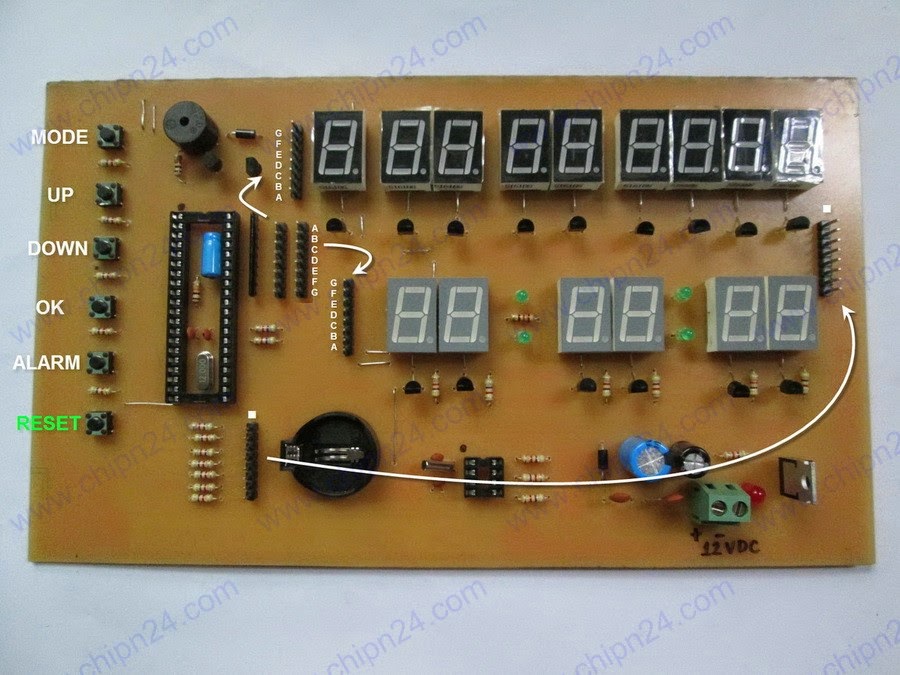

14) Cắm dây như sau
15) Nạp chip 89S52, bạn dùng 1 mạch nạp để nạp chương trình cho 89S52. Nếu ko có mạch, thì bạn đem file .hex ra mấy tiệm điện tử nhờ người ta nạp giùm
16) Gắn tất cả các ic lên đế, chú ý đúng chiều, kiểm tra lại đường mạch xem có chạm chập gì ko
17) Nếu tất cả ok, ta có thể gắn nguồn, và thưởng thức kết quả
Nguồn cấp DC từ 7-12V
Download Mạch in
Download Sơ đồ nguyên lý + Gắn linh kiện
Code hex
Code C
