Bài 5: Từ trường của dòng điện

1. Từ trường của dòng điện đi qua dây dẫn thẳng.

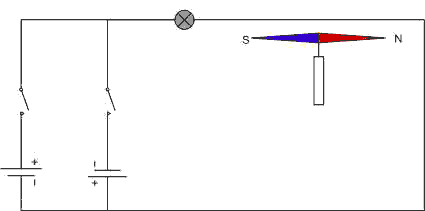

Thí nghiệm trên cho thấy, khi công tắc bên ngoài đóng, dòng điện đi qua bóng đèn làm bóng đèn sáng đồng thời dòng điện đi qua dây dẫn sinh ra từ trường làm lệch hướng kim nam châm .
Khi đổi chiều dòng điện, ta thấy kim nam châm lệch theo hướng ngược lại , như vậy dòng điện đổi chiều sẽ tạo ra từ trường cũng đổi chiều.

2. Từ trường của dòng điện đi qua cuộn dây.

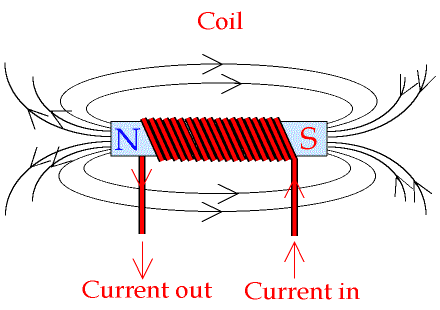

Khi ta cho dòng điện chạy qua cuộn dây, trong lòng cuộn dây xuất hiện từ trường là các đường sức song song, nếu lõi cuộn dây được thay bằng lõi thép thì từ trường tập trung trên lõi thép và lõi thép trở thành một chiếc nam châm điện, nếu ta đổi chiều dòng điện thì từ trường cũng đổi hướng

Dòng điện một chiều cố định đi qua cuộn dây sẽ tạo ra từ trường cố định, dòng điện biến đổi đi qua cuộn dây sẽ tạo ra từ trường biến thiên.

Từ trường biến thiên có đặc điểm là sẽ tạo ra điện áp cảm ứng trên các cuộn dây đặt trong vùng ảnh hưởng của từ trường , từ trường cố định không có đặc điểm trên.

Ứng dụng:
Từ trường do cuộn dây sinh ra có rất nhiều ứng dụng trong thực tế, một ứng dụng mà ta thường gặp trong thiết bị điên tử đó là Rơ le điện từ.

Rơ le điện từ

Khi cho dòng điện chạy qua cuộn dây, lõi cuộn dây trở thành một nam châm điện hút thanh sắt và công tắc đựoc đóng lại, tác dụng của rơ le là dùng một dòng điện nhỏ để điều khiển đóng mạch cho dòng điện lớn gấp nhiều lần.

3. Lực điện từ

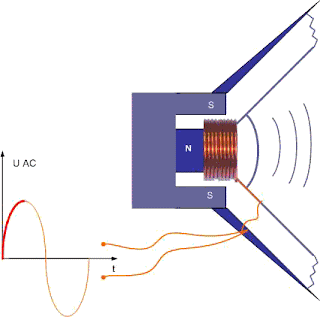

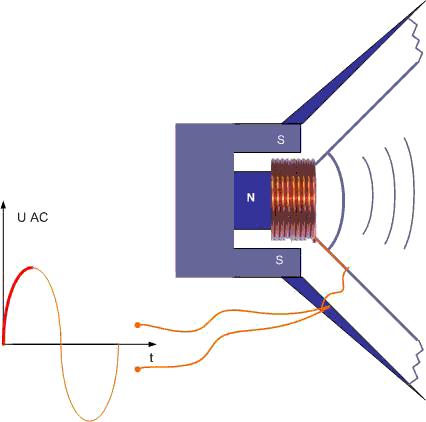

Nếu có một dây dẫn đặt trong một từ trường, khi cho dòng điện chạy qua thì dây dẫn có một lực đẩy => đó là lực điện từ, nếu dây dẫn để tụ do chúng sẽ chuyển động trong từ trường, nguyên lý này được ứng dụng khi sản xuất loa điện động.
