[E86] Module Thu RF 315MHz PT2272 (L4)

[E86] Module Thu RF 315MHz PT2272 (L4)
e86-module-thu-rf-315mhz-pt2272-l4 - ảnh nhỏ  1
Mã sản phẩm HH001296

Lượt xem 3394

Đánh giá 2 lượt đánh giá

Thêm vào danh sách ưa thích

Giá bán: 47.300 đ

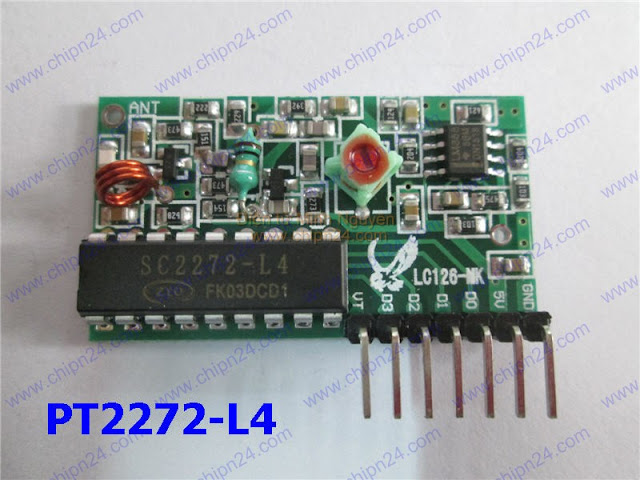

Module Thu RF 315MHz PT2272 (L4)

Ý nghĩa của module M4 , L4, T4:
+ M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
+ L4 ( PT2274-L4) ( Latch): Dữ liệu được truyền đến và chốt lại. Trong thời điểm kích, chỉ nhớ 1 trạng thái
+ T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại, 4 bit hoạt động độc lập
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. Khi bấm D1 thì chỉ D1 đảo trạng thái, không liên quan gì đến D0

Thông số kỹ thuật:
- Điện áp sử dụng: 5V
- Tần số hoạt động: 315 Mhz
- Dòng điện tiêu thụ ở trạng thái nghỉ: < 4.5mA
- IC Giải mã: PT2272-L4

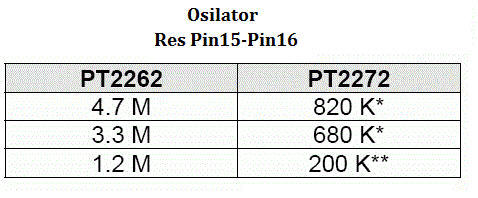

- Trở dao động: 820K
- Kích thước: 41x23x7mm
- Có thể mắc thêm Anten bằng dây đơn lõi, dài 23cm, cuộn tròn

Sơ đồ chân:
1    GND    Chân Mass: cấp nguồn 0V
2    5V    Chân +: cấp nguồn 5V
3    D0    Chân Data output 0
4    D1    Chân Data output 1
5    D2    Chân Data output 2
6    D3    Chân Data output 3
7    VT    chân trạng thái, có tín hiệu sẽ kích lên mức 1

Lưu ý:
- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị

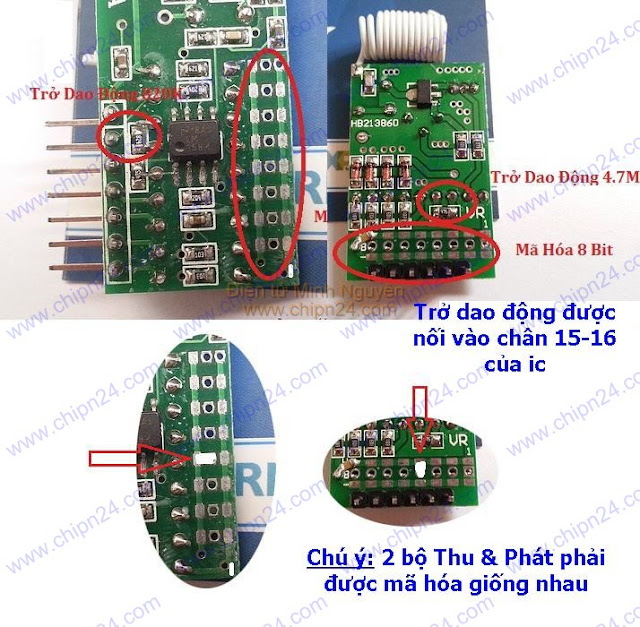

Mã hóa 8 Bit, để thu phát được với nhau ngoài trở dao động ( Chân 15, 16) còn phải chú ý đến mã hóa này.
Hai bộ phải mã hóa giống nhau với nhận được tín hiệu của nhau

.

------------------------------------------------------------------------------------------
