[E9] Module Cảm biến màu sắc TCS230

[E9] Module Cảm biến màu sắc TCS230
e9-module-cam-bien-mau-sac-tcs230 - ảnh nhỏ  1
Mã sản phẩm HH002230

Lượt xem 492

Đánh giá 1 lượt đánh giá

Thêm vào danh sách ưa thích

Giá bán: 147.000 đ

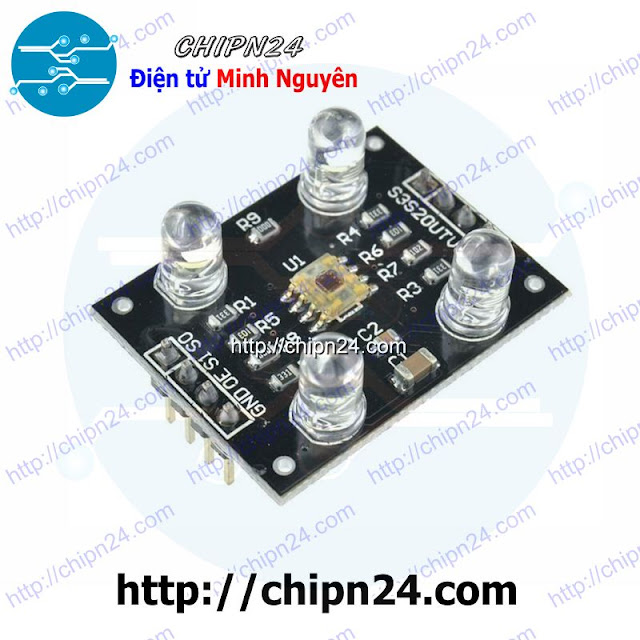

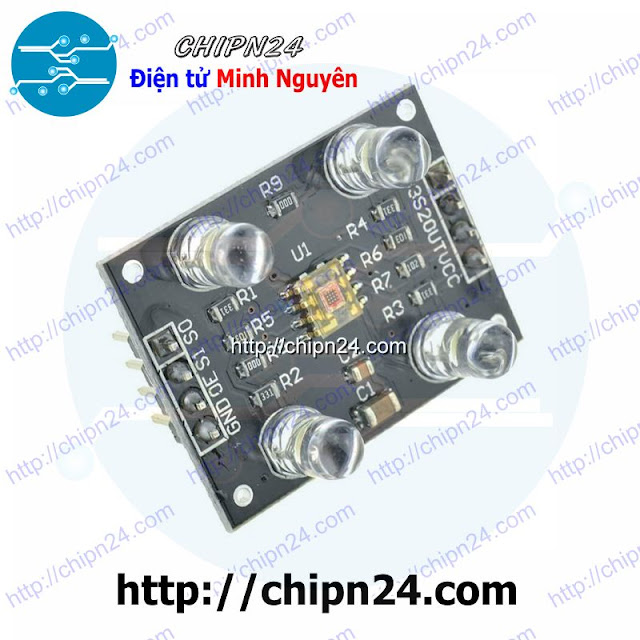

Module Cảm biến màu sắc TCS230

Cảm biến nhận biết màu sắc và xuất ra 3 tần số & xung tương ứng với 3 màu cơ bản là Đỏ, Xanh lá và Xanh Dương. Đo 3 tần số xung này và qua 1 vài bước chuyển đổi nhất định là bạn sẽ có đươc thông tin của màu sắc cần đo.

Thông số kỹ thuật:
Nguồn cấp: 2.7-5.5VDC
Ngõ ra: 3 tần số xung tương ứng 3 màu đỏ xanh dương và xanh lá

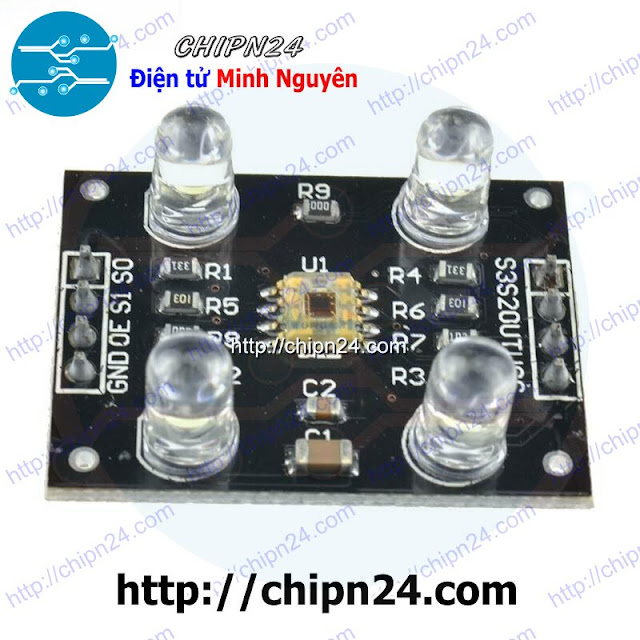

 Chú thích chân ra trên bo mạch:
-        GND: GND
-        OE: Enable (mức thấp)
-        OUT: đầu ra tín hiệu tần số
-        S0, S1: dùng để lựa chọn tỉ lệ tần số
-        S2, S3: dùng để lựa chọn kiểu photo diode
-        VCC: 2.7V-5.5VDC

Tài liệu tham khảo:
Code mẫu Arduino: http://www.instructables.com/id/How-to-make-a-chameleon-with-Arduino





.

------------------------------------------------------------------------------------------
