Mạch nạp SP200SE - Phiên bản mở rộng (Hết hàng)

1-Giới thiệu:

SP200SE là phiên bản mở rộng của mạch nạp SP200S, mạch nạp giao tiếp USB dùng chip chuyên dụng USB-RS232, tốc độ nạp cực nhanh, mạch nạp nhỏ gọn, hỗ trợ nạp hầu hết các chip 8051 của Atmel (89C51, 52,  89S51, 52...), SST và Winbond, các dòng EEprom 24Cxx, 93Cx. Ngoài ra còn hỗ trợ nạp qua đường ISP đối với các chip 89S, AVR

Mạch nạp tương thích với Windows 2000 /  XP / Vista / Windows 7 (32-64bit) / Windows 8 (đã test)

• Hỗ trợ nạp hầu hết các chip 8051 của Atmel (89C51, 89S51...), SST và Winbond, các dòng EEprom 24Cxx, 93Cx
• Chỉ một kết nối USB duy nhất.
• Cấp nguồn qua cổng USB (không cần cấp nguồn ngoài).
• Tốc độ nạp cao.
• Software tự động nhận dạng phần cứng, khi kết nối.
• Khóa chương trình, chống sao chép.
• Socket ZIF-40pin dễ dàng tháo và gắn chip khi nạp.
• Có led báo chỉ thị nguồn, chỉ thị trạng thái mạch nạp.
• Hỗ trợ nhiều dạng file HEX, BIN của Intel, Motorola, Tektronix...
• Phần mềm đơn giản, thân thiện và dễ sử dụng.

2- Danh sách các chip được hỗ trợ:

Lưu ý: Các hậu tố @ISP nghĩa là hỗ trợ nạp onboard, bạn không cần tháo chip ra khỏi đế nạp

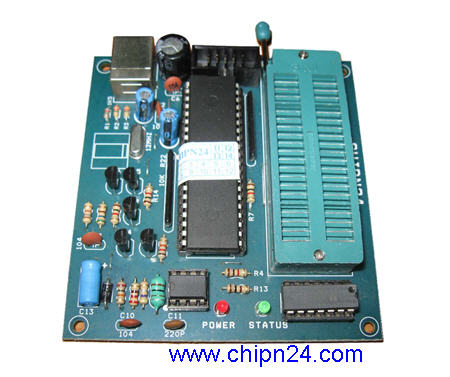

3- Mô tả phần cứng:

	Đầu USB loại B, chuyên dùng cho mạch nạp

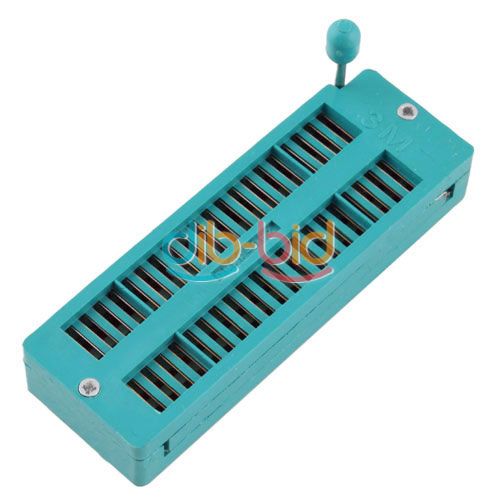

	Đế ZIP 40 chân, dùng cắm IC lên nạp
	Led đỏ: báo chỉ thị nguồn   Led xanh: báo trạng thái mạch nạp

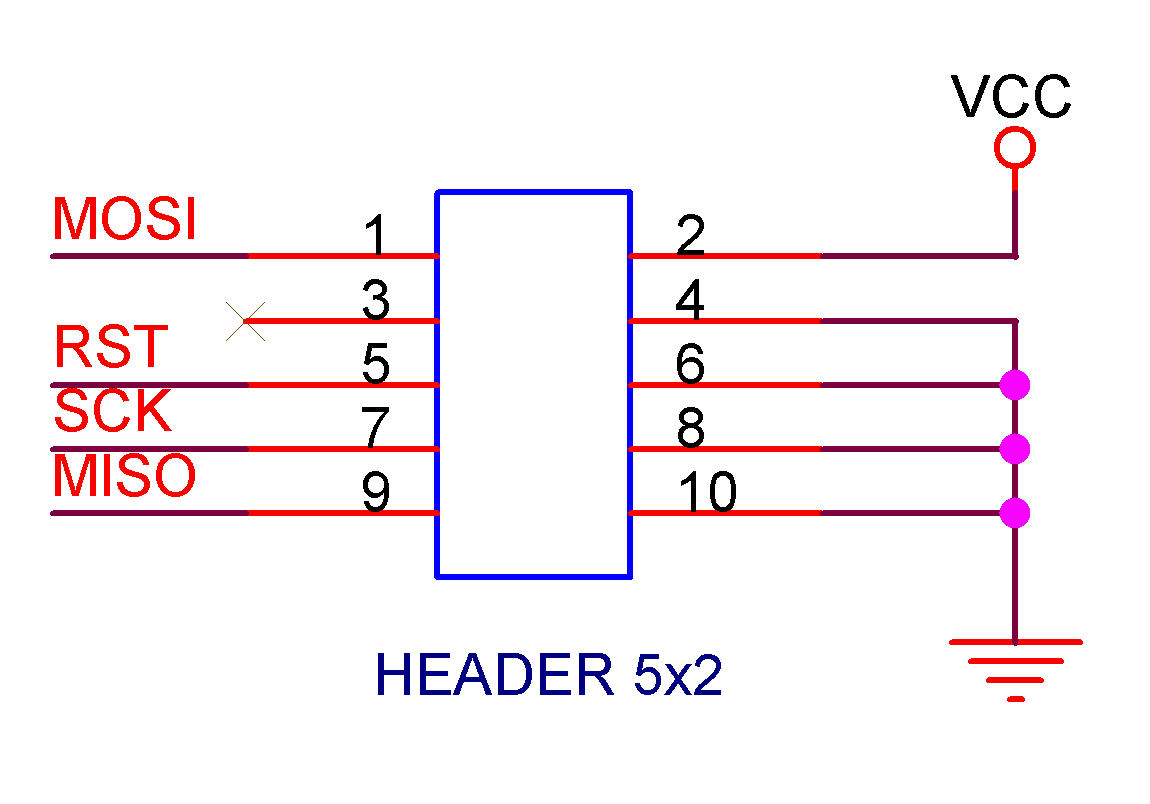

	Header ISP chuẩn 5x2

4- Phần mềm:

Phần mềm Willar Programer phiên bản mới nhất chạy trên các hệ điều hành Windows 98, Me, 2000, NT, XP, Vista, 7, 8

5- Gắn chip trên đế ZIP-40pin:

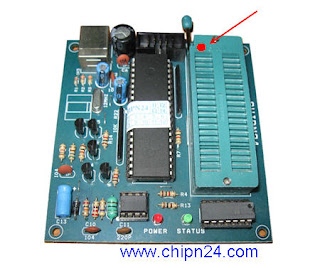

Rất đơn giản, tất cả các chip (8pin, 20pin, 40pin) đều gắn cùng chiều nhau, là chân số 1 trên đế ZIP-40pin (cùng chiều với chip Master)

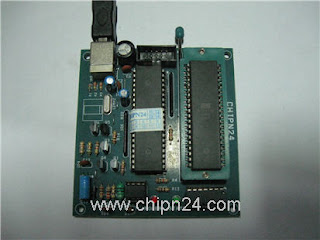

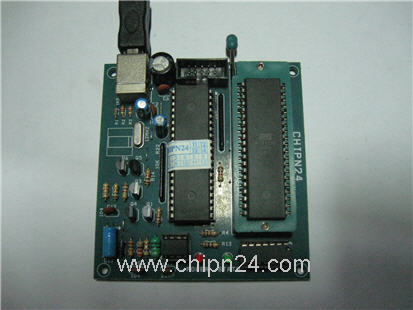

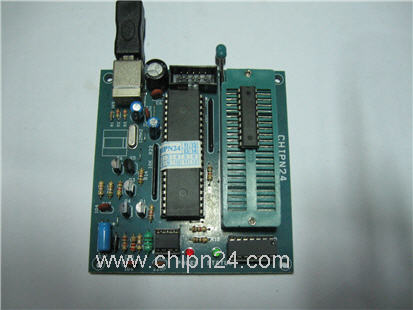

                              Nạp 89C51, 89C52                                                                  Nạp 89C2051, 89C4051

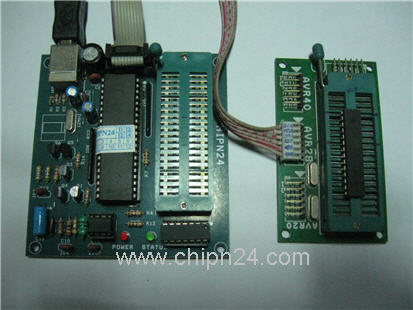

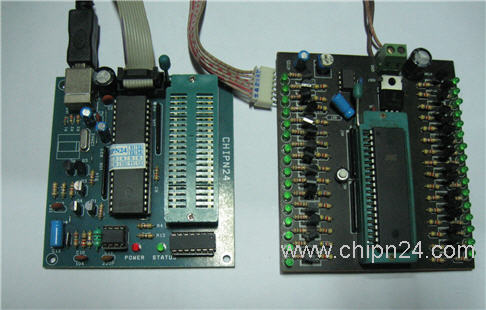

Nạp 89S51, 89S52 qua chuẩn ISP                                                         Nạp ATMega8 qua chuẩn ISP

6- Phụ kiện đi kèm bao gồm:

- 1 dây USB loại tốt

- 1 cáp 5x2 loại tốt

- Đĩa CD Hướng dẫn sử dụng, Soft nạp chương trình, Tài liệu học tập

- Tấm lót mica cách điện (đã bắt lên mạch)

- Bảo hành 6 tháng

7- Download:

- Phần mềm WLPRO V2.20 (1.38MB)

- USB Driver (Windows 2000/XP/Vista/7 (32bit))

- USB Driver (Windows 7 - 64bit)

- USB Driver Win8 32bit

- USB Driver Win8 64bit

- Driver Win 10

- Hướng dẫn sử dụng mạch nạp

- Phần mềm viết chương trình cho 8051

- Tài liệu 8051

Chú ý: Khi dùng với win7-64bit cần lưu ý những điều sau

- Cài đúng driver phiên bản win7-64bit

- Cài phần mềm nạp chip vào C:Program Files (x86)  . trước đó nhớ chỉnh phần mềm tương thích với winxp, và chạy dưới quyền Administrator

- Chỉnh UAC (User Account Control Setting) xuống mức thấp nhất. Vào Control Panel ->User Account and Family Safety ->User Account -> Chance User Account Control setting -> kéo về mức thấp nhất

- Sửa Lỗi Không Nhận Driver PL2303 ( "This Device cannot start (Code 10)")

- Hướng dẫn nạp ATMega16, ATMega16L, ATMega8. ATMega8L với SP200SE:

Ví dụ ở đây cần nạp chip ATMega16L

1. Vào Device, Select Device chọn ATMega16L@ISP

2. Bỏ chip vào đế nạp (ko phải đế cắm sẵn trên bo), cắm cáp ISP (Nếu dùng Đế ISP,) hoặc kiểm tra các đường dây nối xem chính xác chưa

3. Vào Operate, chọn Setting, bấm check vào mục Ignore 0xFF, nhấn OK

4. Ra ngoài màn hình chính, nhấp Read Fuse ở thanh công cụ bên trái

5. Nhấp Config ở thanh công cụ bên trên, xem các thông số đã ưng ý chưa, xong nhấp OK

6. Tiến hành xóa, ghi bình thường

Các lỗi thường gặp, Nguyên nhân, Cách khắc phục

...
