[B14] Mạch L298 điều khiển động cơ

[B14] Mạch L298 điều khiển động cơ
b14-mach-l298-dieu-khien-dong-co - ảnh nhỏ  1 b14-mach-l298-dieu-khien-dong-co - ảnh nhỏ 2
Mã sản phẩm HH000026

Lượt xem 14203

Đánh giá 3 lượt đánh giá

Thêm vào danh sách ưa thích

Giá bán: 55.000 đ

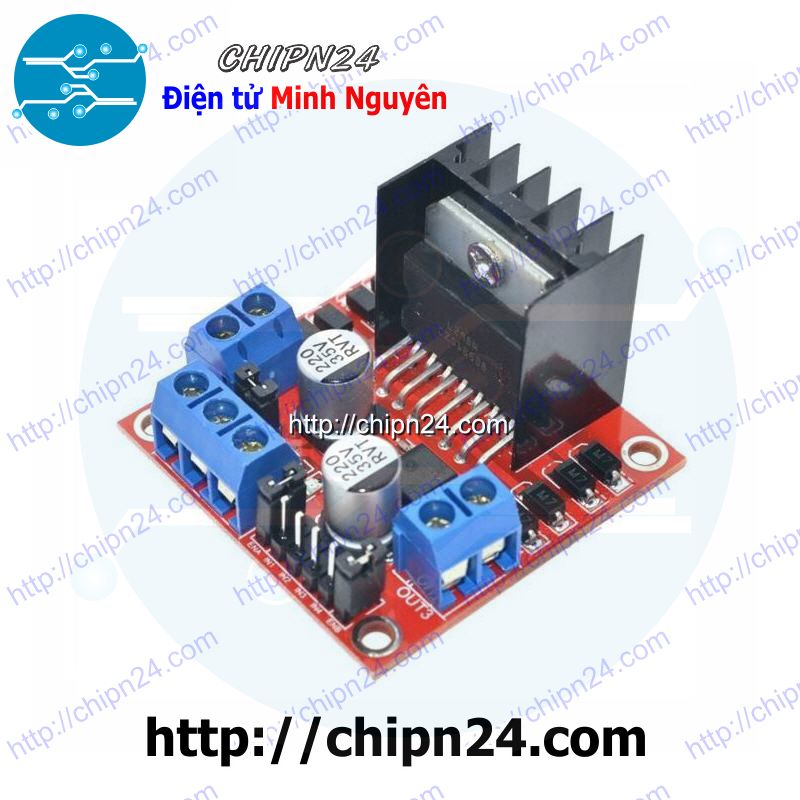

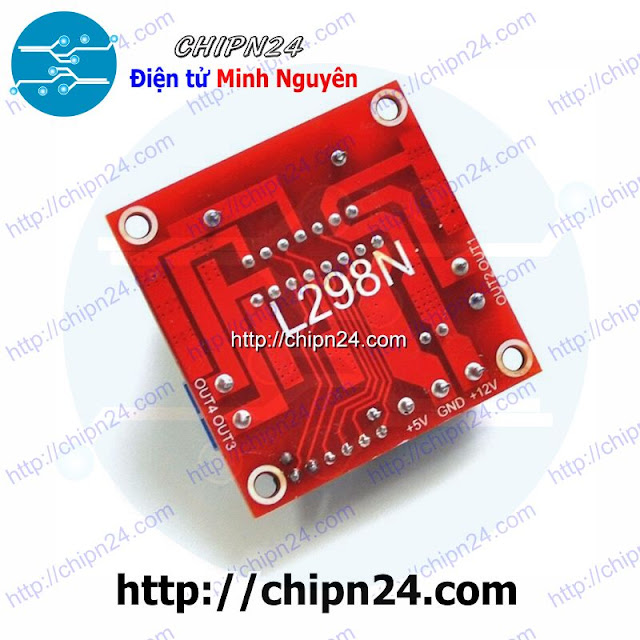

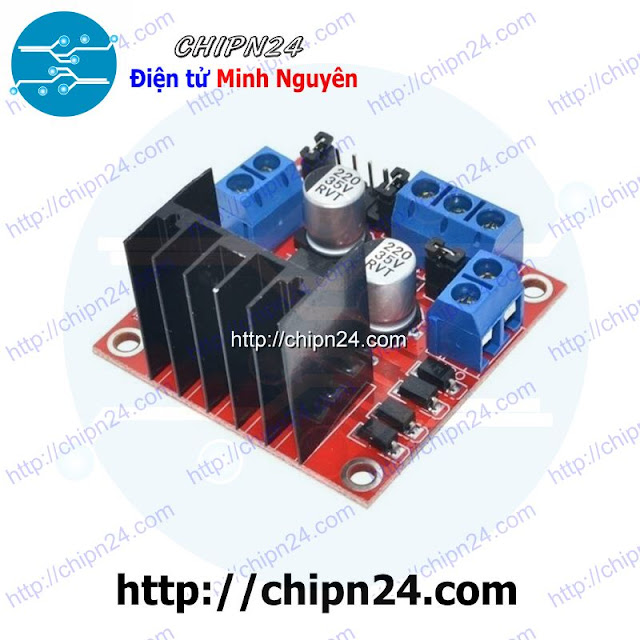

Modul Điều Khiển Động Cơ L298

IC L298 là một IC tích hợp nguyên khối gồm 2 mạch cầu H bên trong. Với điện áp làm tăng công suất đầu ra từ 5V – 47V , dòng lên đến 4A, L298 rất thích hợp trong những ứng dụng công suất nhỏ như động cơ DC loại vừa …

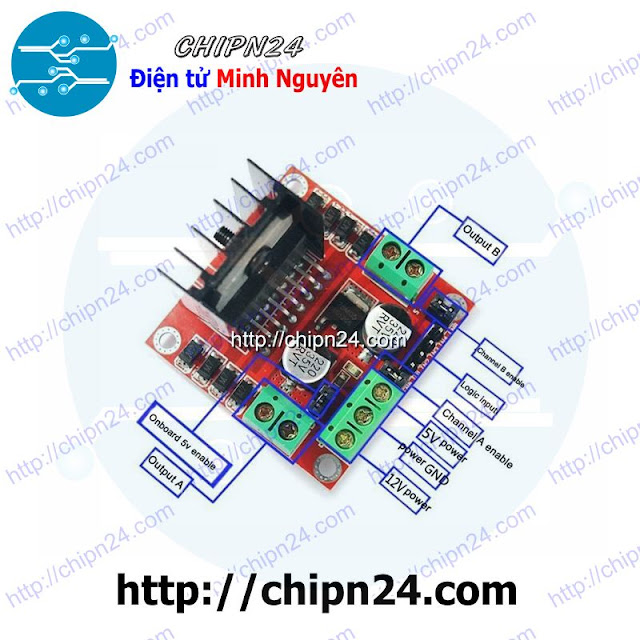

Tóm tắt qua chức năng các chân của L298:
- 4 chân INPUT: IN1, IN2, IN3, IN4 được nối lần lượt với các chân 5, 7, 10, 12 của L298. Đây là các chân nhận tín hiệu điều khiển.
- 4 chân OUTPUT: OUT1, OUT2, OUT3, OUT4 (tương ứng với các chân INPUT) được nối với các chân 2, 3, 13, 14 của L298. Các chân này sẽ được nối với động cơ.
- Hai chân ENA và ENB dung để điều khiển các mạch cầu H trong L298. Nếu ở mức logic “1” (nối với nguồn 5V) thì cho phép mạch cầu H hoạt động, nếu ở mức logic “0” thì mạch cầu H không hoạt động.

Điều khiển chiều quay với L298:
-Khi ENA = 0: Động cơ không quay với mọi đầu vào .
-Khi ENA = 1:
+ INT1 = 1; INT2 = 0: động cơ quay thuân.
+ INT1 = 0; INT2 = 1: động cơ quay nghịch.
+ INT1 = INT2: động cơ dừng ngay tức thì.
(tương tự với các chân ENB, INT3, INT4).

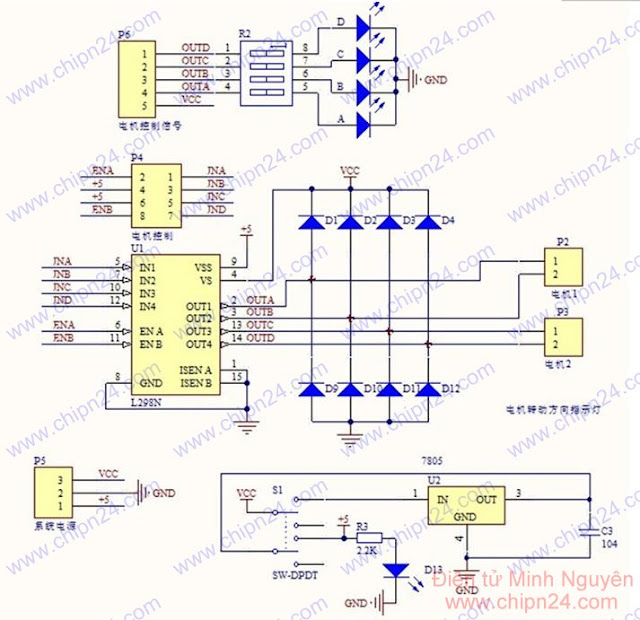

Sơ đồ nguyên lý



Modul L298 điều khiển động cơ, mạch cầu H, điều khiển robot

------------------------------------------------------------------------------------------

1) Quý khách cần có những kiến thức cơ bản về Điện tử (Phân biệt được 1 số linh kiện cơ bản, chiều cắm của Linh kiện (nếu có)).

2) Đối với Bo mạch hoặc Module: Vui lòng kiểm tra kỹ Mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc.

3) Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch


4) Chú ý: Không bảo hành các trường hợp như sau:

- Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch...

- Sử dụng không đúng điện áp...
- Các tác nhân hàn, cậy, làm biến dạng mạch...

 ------------------------------------------------------------------------------------------
